V procese meradlo pre vonkajší priemer

Zvýšená produktivita a znížené náklady na údržbu sú kľúčovými prvkami priemyselného procesu. Optimálnym riešením je riadenie spracovania obrobku a stavu stroja v reálnom čase.

Zaslať požiadavku

Popis

Popis

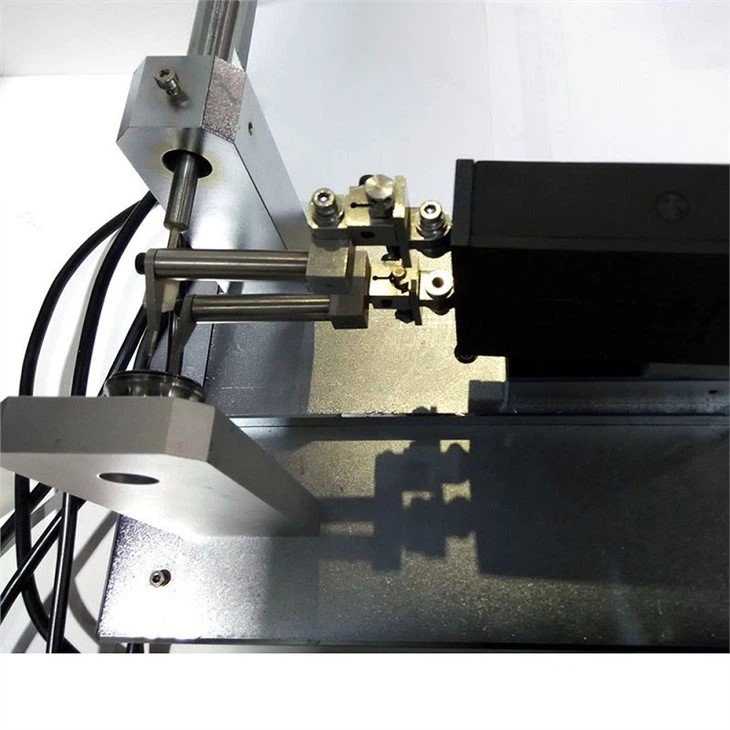

Toto meradlo vonkajšieho priemeru v procese sa špeciálne používa na meranie vonkajšieho priemeru, čo môže účinne zvýšiť produktivitu a znížiť náklady na údržbu v procese merania. Prijíma princíp relatívneho merania, porovnáva rôzne fyzikálne rozmery medzi obrobkom a štandardným obrobkom s prednastavenými hodnotami a poskytuje brúske logické riadiace signály na zabezpečenie hladkého spracovania. Má vysokú presnosť merania a je ideálnym online meracím systémom v procese presného brúsenia.

Vlastnosti

Priebežné meradlo vonkajšieho priemeru má veľmi stabilný pracovný výkon a dokáže udržiavať stabilnú presnosť v prostredí so zjavnými zmenami teploty. Vo výrobe prijímame vyššie štandardy kvality, takže toto zariadenie má prísnejšie tolerancie a je vhodné pre štíhlejšiu prevádzku. Okrem toho je robustný a možno ho použiť v náročných dielenských prostrediach a monitoruje artefakty počas výroby, aby sa zabezpečila konzistentne vysoká kvalita vašich komponentov.

image001_

image005_

Špecifikácia

Konfigurácia	Parametre
Displej zosilňovača	Digitálny displej
Korekčná hodnota	Digitálny displej
I/O	Relé/opto-izolované
Zdroj	100-110VAC; 200-220VAC Frekvencia: 50 Hz
Vstupné/výstupné rozhranie	10-kolíková vstupná zásuvka 16-kolíková obdĺžniková zásuvka
Kábel rozhrania NC so strojom	4m
Elektrické vedenie	3m
Doplnková funkcia	Funkcia zatiahnutia (S)/pamäte (J)
Fyzický rozmer	214(Š)140(V)172(D) (výška gombíkov nie je zahrnutá)
Rozsah použitia	Vnútorný a vonkajší priemer

Technická špecifikácia

Štruktúra	kabinet
Počet kanálov	1-2 kanálov (Indukčné meracie hlavy so vzduchovou medzerou)
Merací cyklus	Priebežné brúsenie
Rozsah zobrazenia	plus 500 um——-300um
Rozsah korekčných hodnôt	1um mierka plus 59um——-59um 0.5um mierka plus 20um——-20um 0.1um mierka plus 20um——-20um
Korekčná stupnica	1um,0.5um,0.1um
Rozlíšenie displeja	0.3 um
Elektrická stabilita	0.8um/6h
Počet výstupných logických ovládacích prvkov	4

Meracia hlava

image009_

Základná konfigurácia

Počet a typy snímačov	2×VZDUCHOVÁ MEDZERA
Rozsah merania	400 um
Opakovaná presnosť	Menšie alebo rovné 1 um
Pred cestou	180 ± 20 um
Nadmerné cestovanie	Väčšie alebo rovné 500 um
Funkcia tlmenia	Áno
Mikrometrické nastavenie	Rybinová šmykľavka
Merací kontakt	diamant
Meranie hladkého / prerušovaného povrchu	Voliteľné
Meranie sily	0.9N
Kábel	3m
